Ремонт горячеканальной 48-местной пресс-формы для литья полипропиленовой преформы

Инструментальный цех

Поступил заказ на ремонт горячеканальной пресс-формы 48 гнёзд для преформы 250 мл (материал РР).

  • Все плиты на пресс-форме были поведённые — отсутствовала плоскостность.

  • Формообразующие детали сильно изношены — получалось изделие неправильной геометрии.

  • Все водяные каналы были сильно забиты.

  • Подтекал коллектор в месте соединения с коллекторами из-за отсутствия уплотнительных медных колец.

  • Не было регулировки температуры по гнёздам — только общая. Вся ГКС контролировалась через одну термопару.

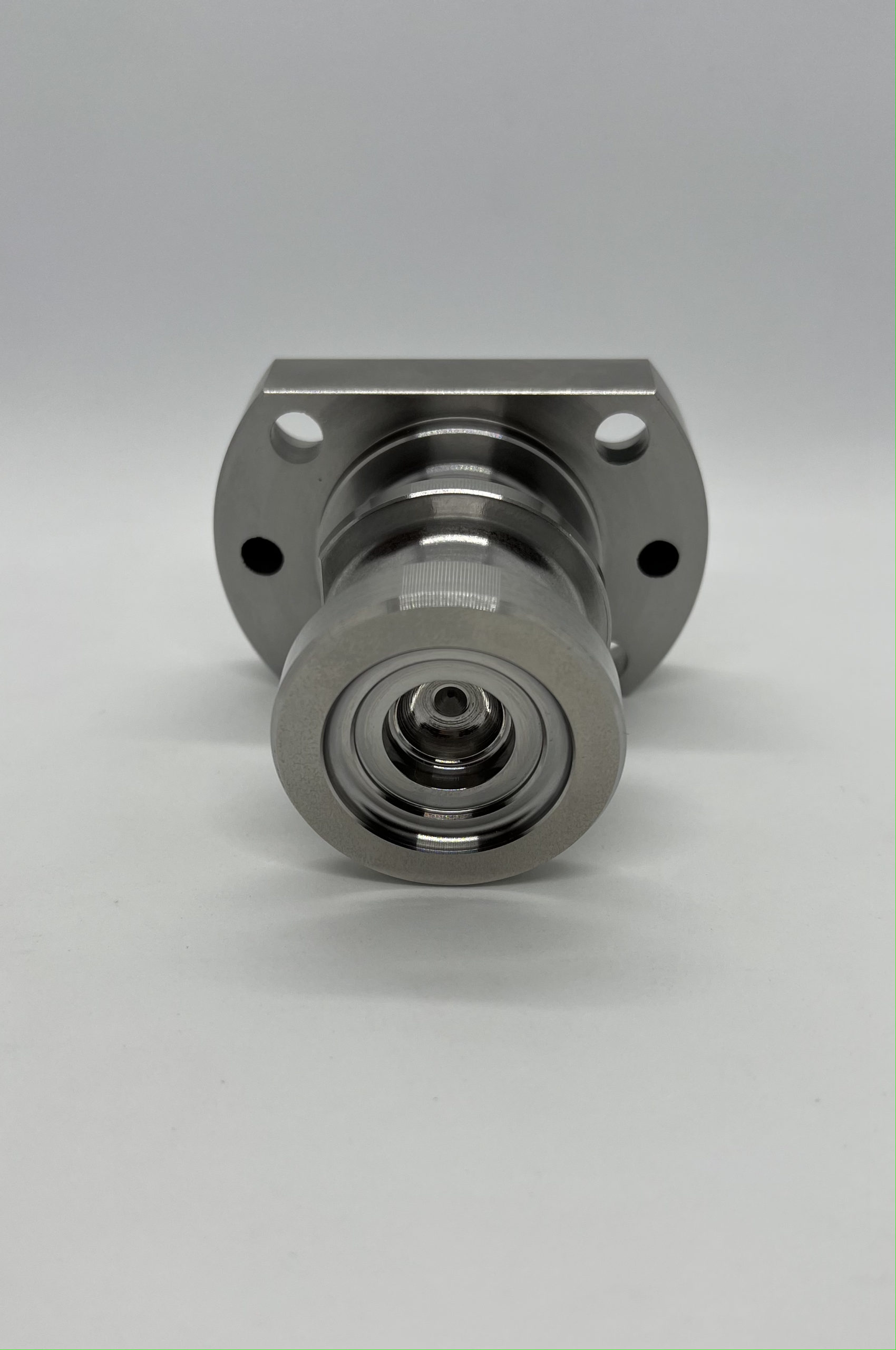

В ходе ремонта были отшлифованы заново все плиты — восстановили плоскостность, прочистили все водяные каналы, изготовили все формообразующие элементы.

Расточка посадочного отверстия на плите пуансонов:

Проиграть видео

Чистка каналов охлаждения

Проиграть видео

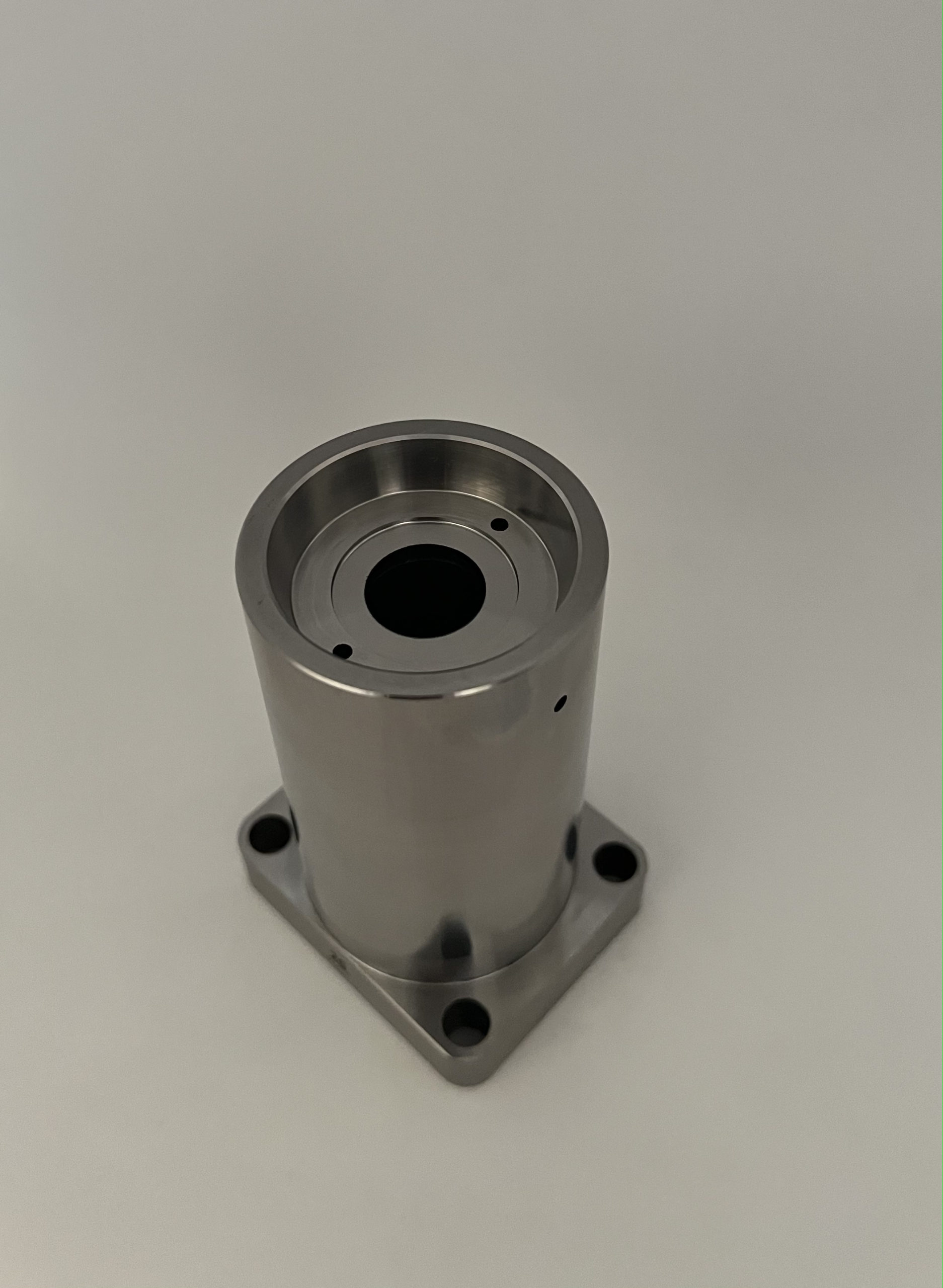

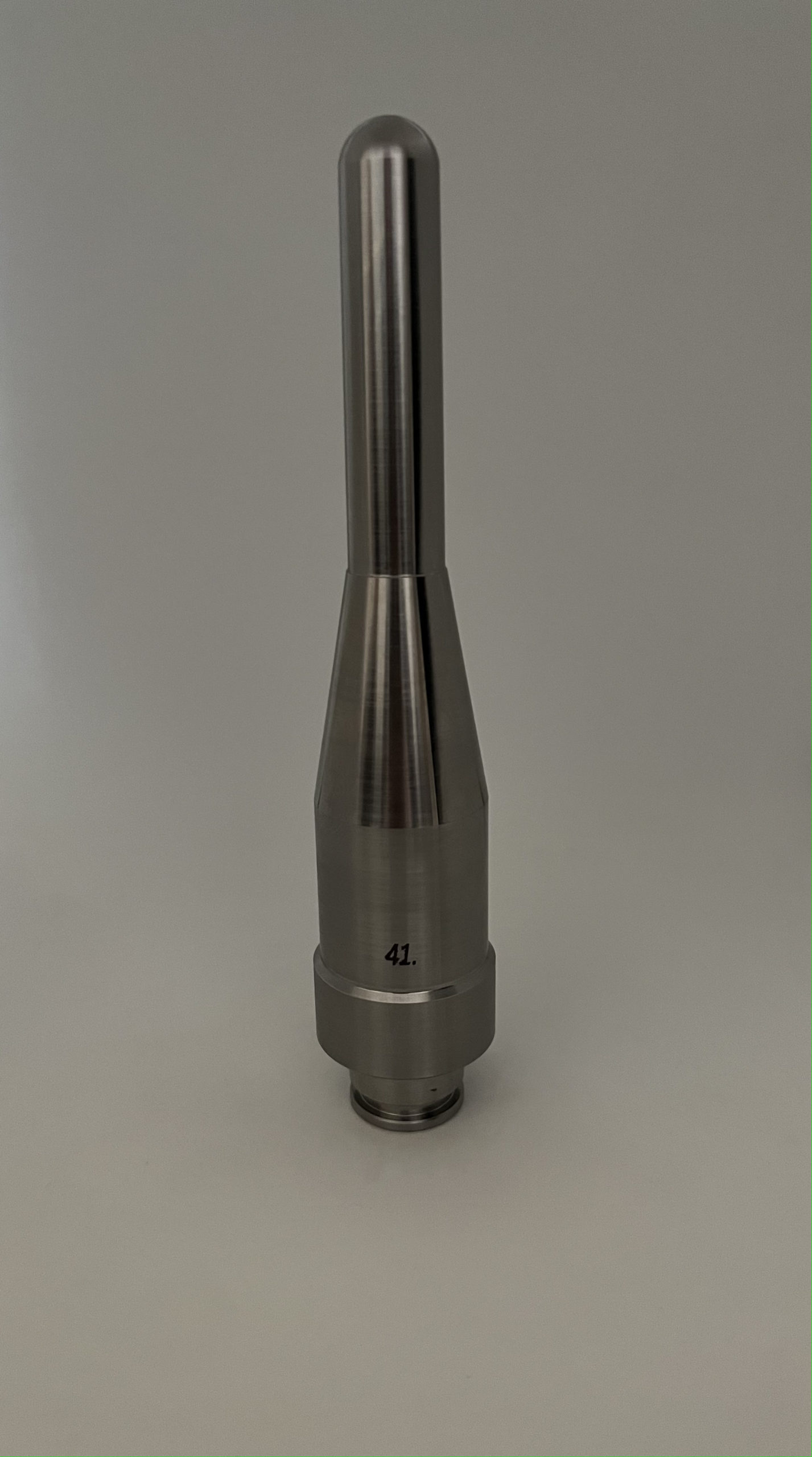

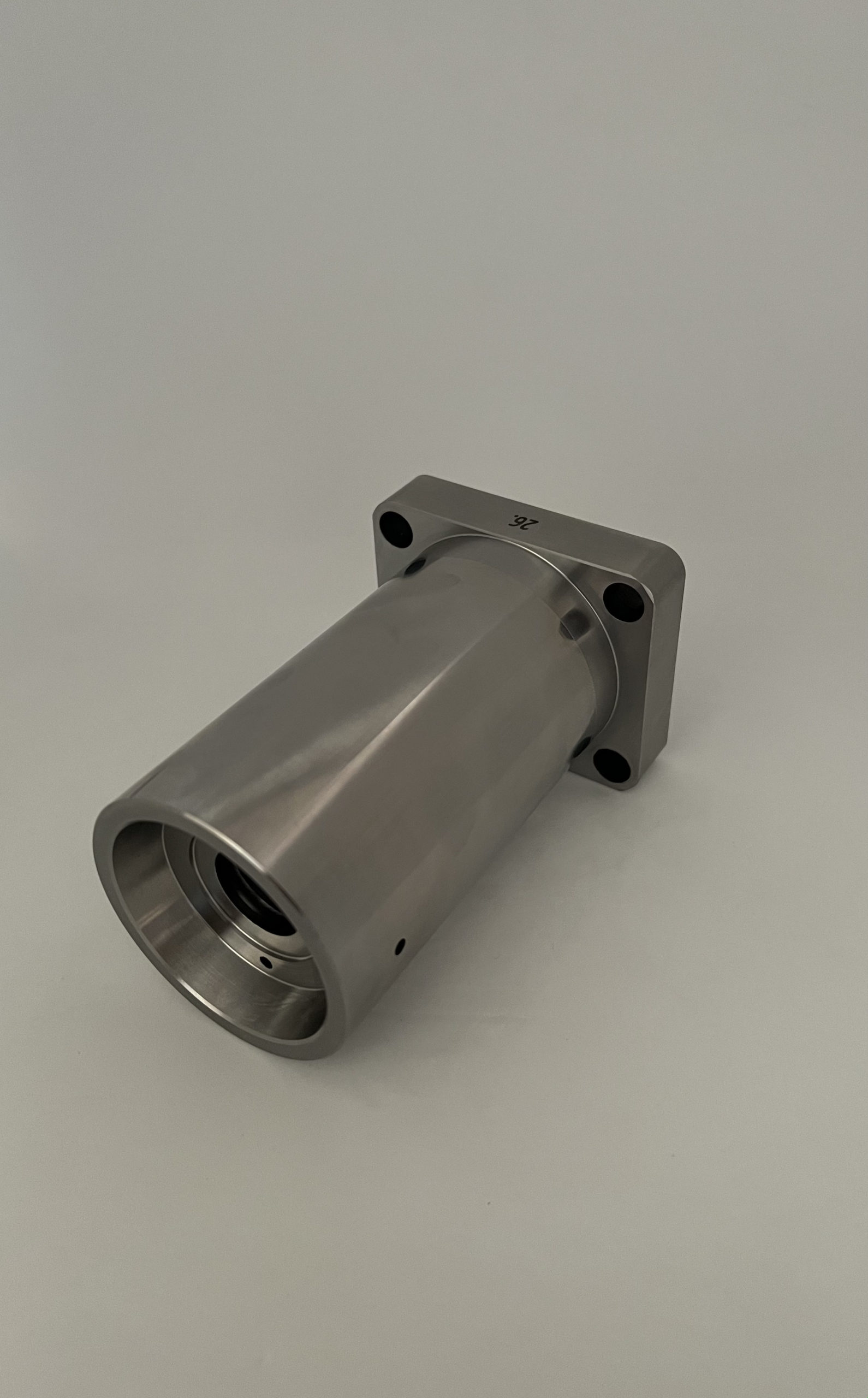

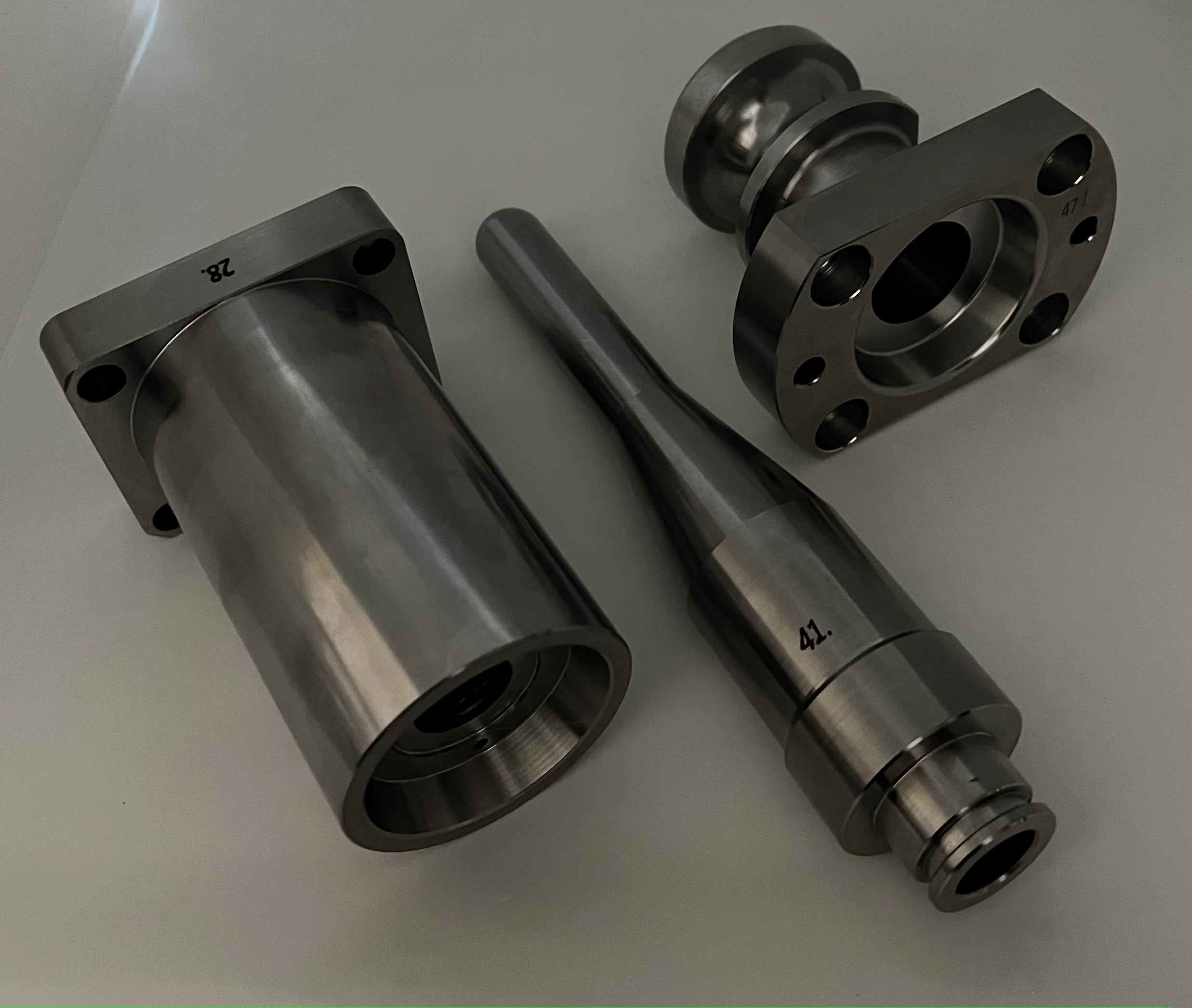

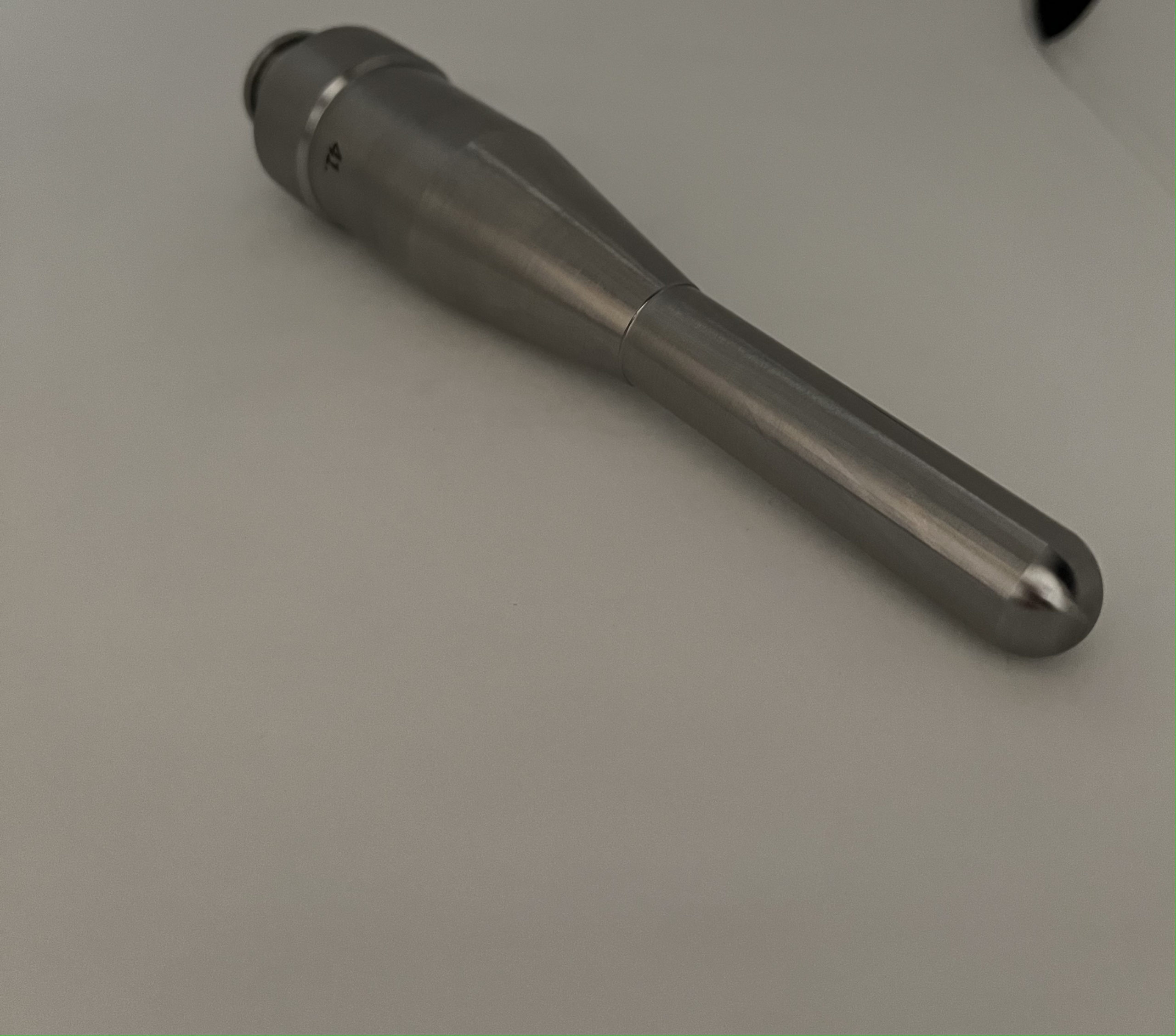

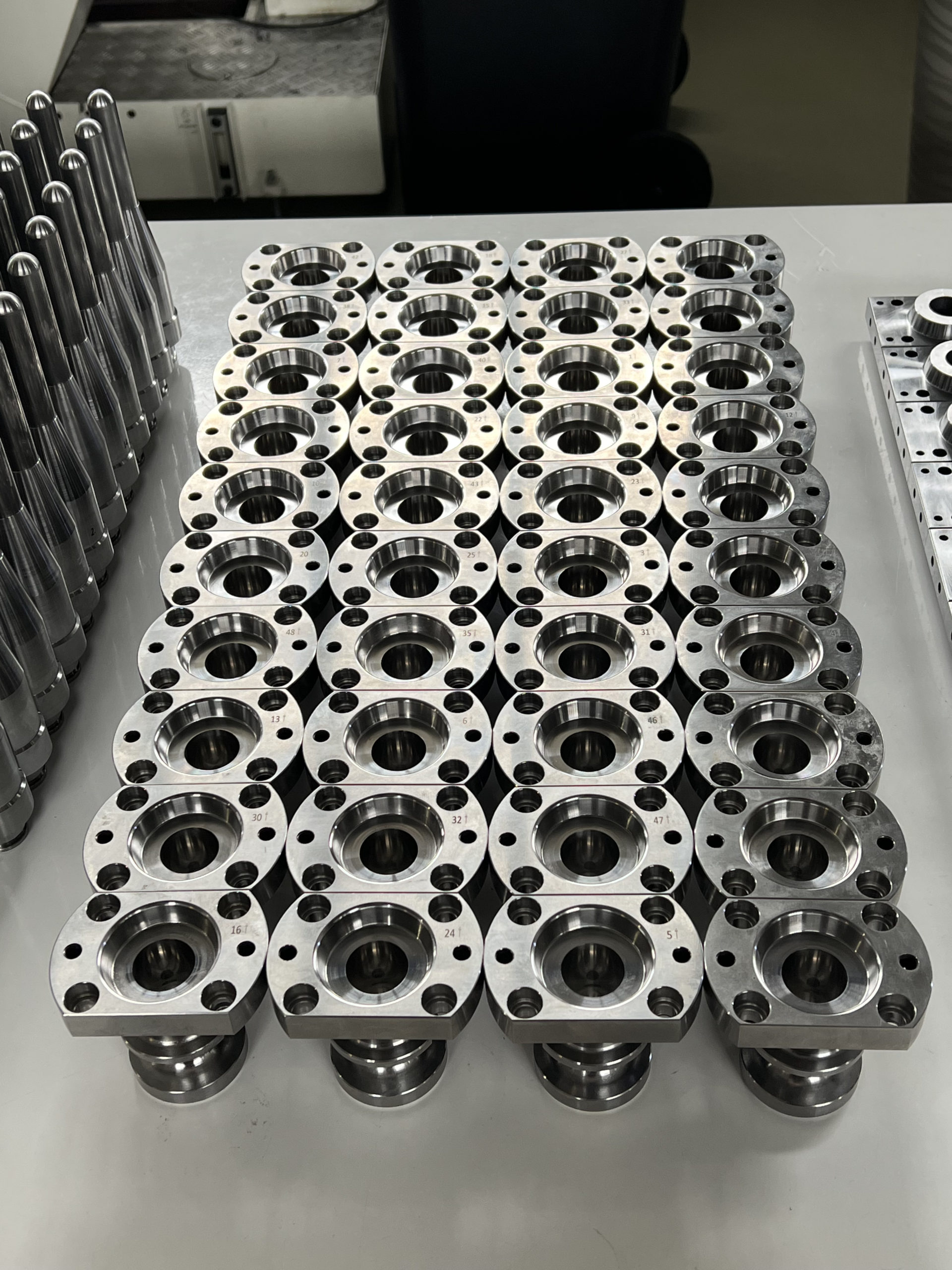

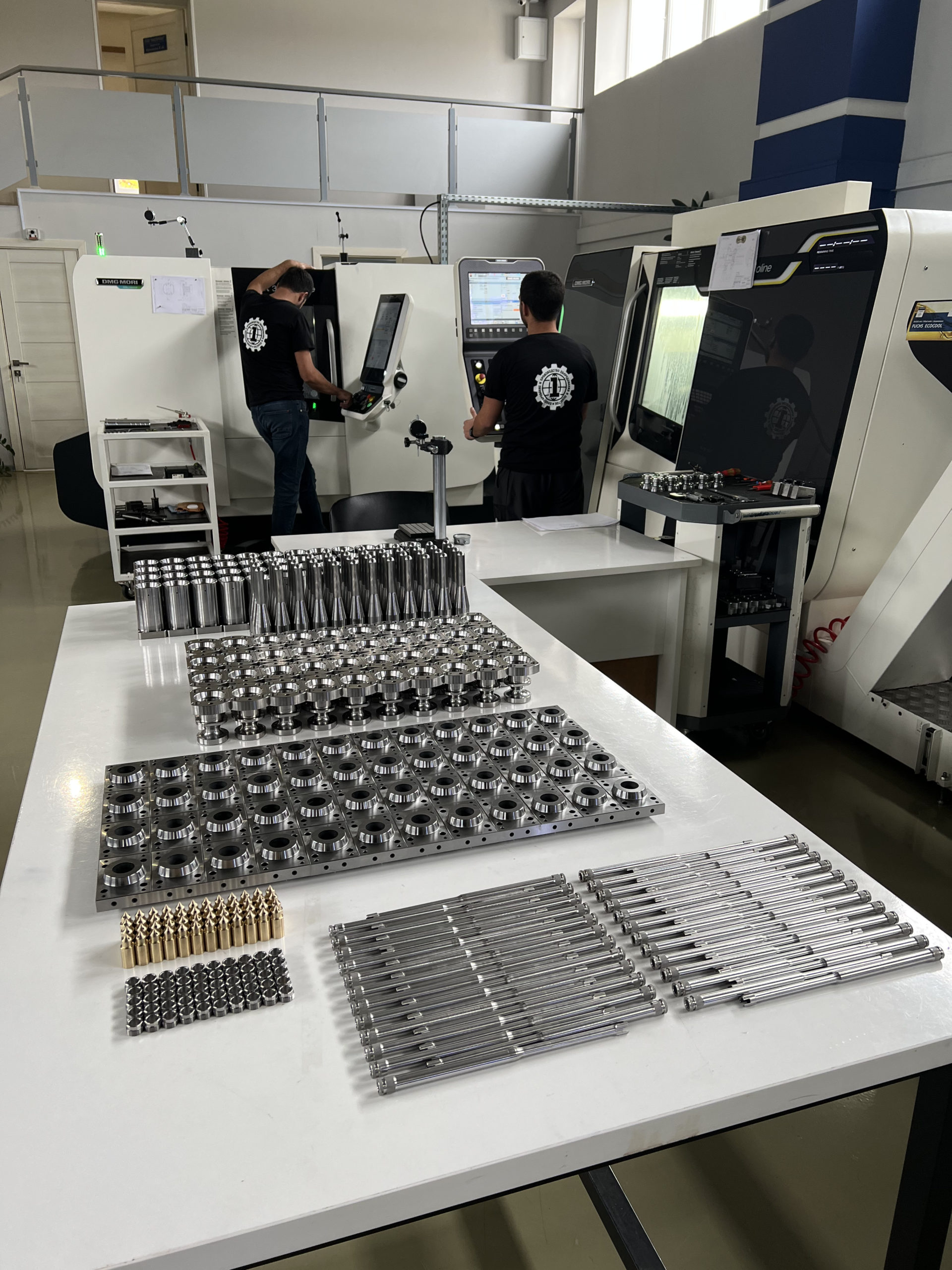

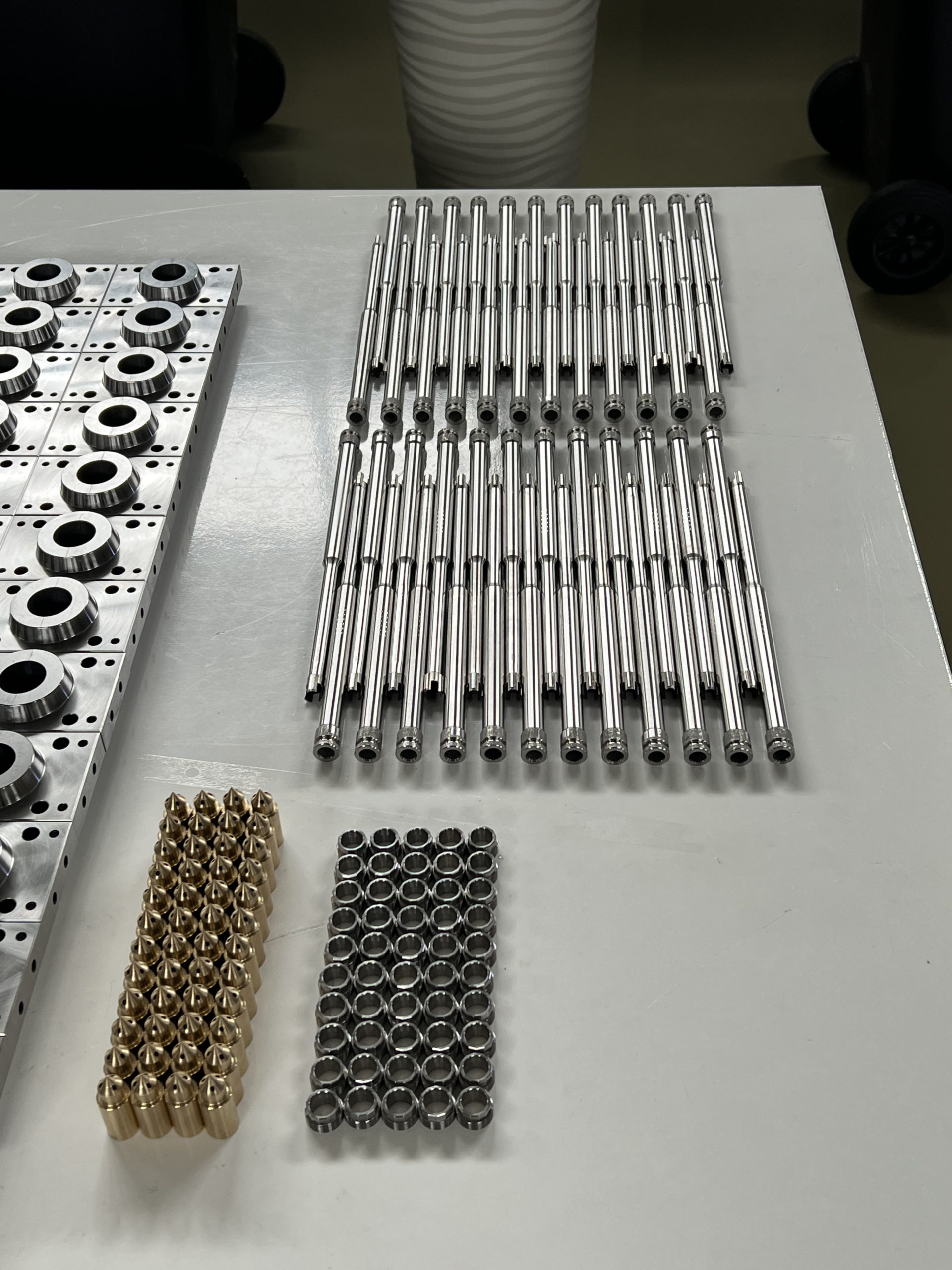

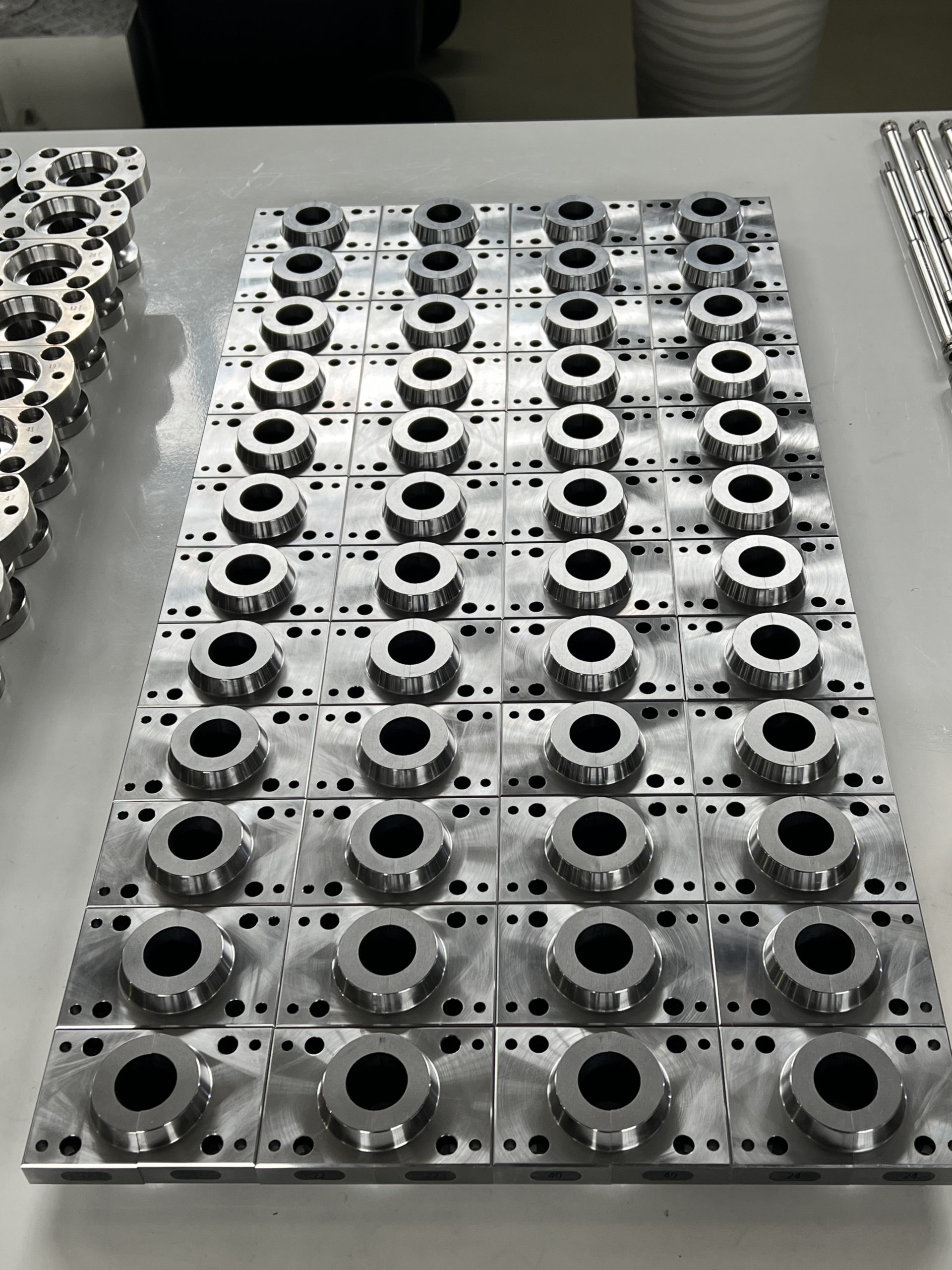

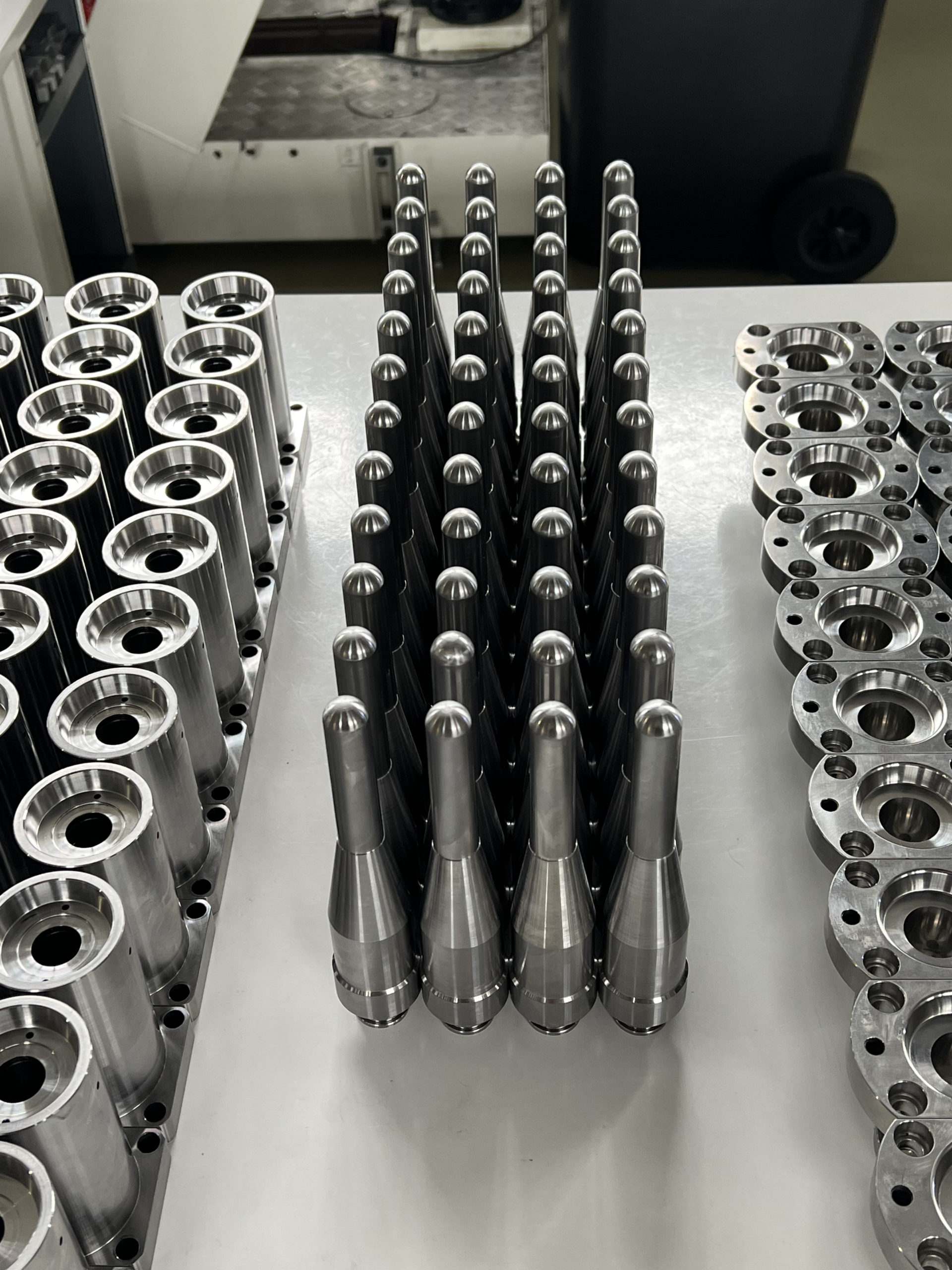

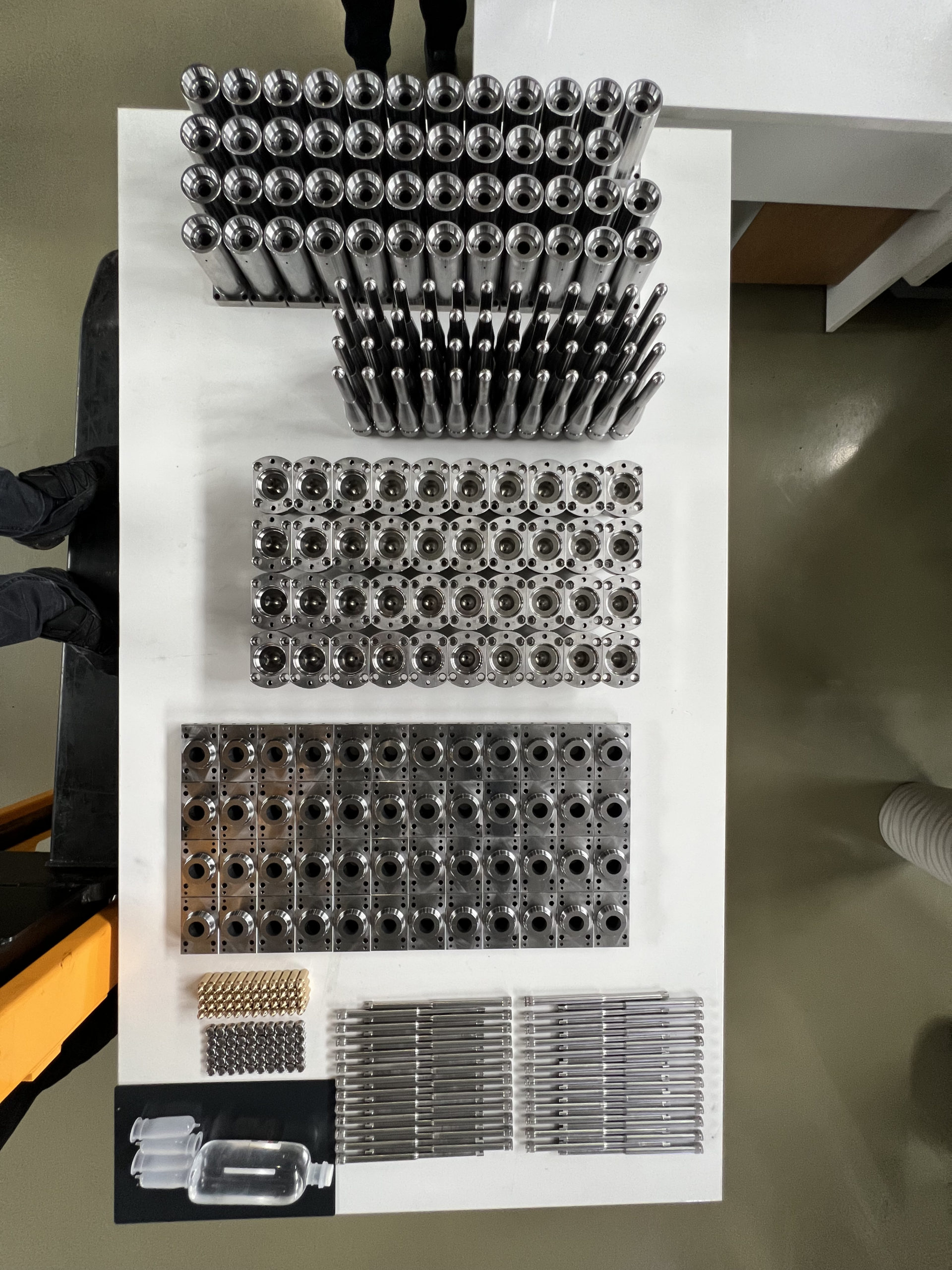

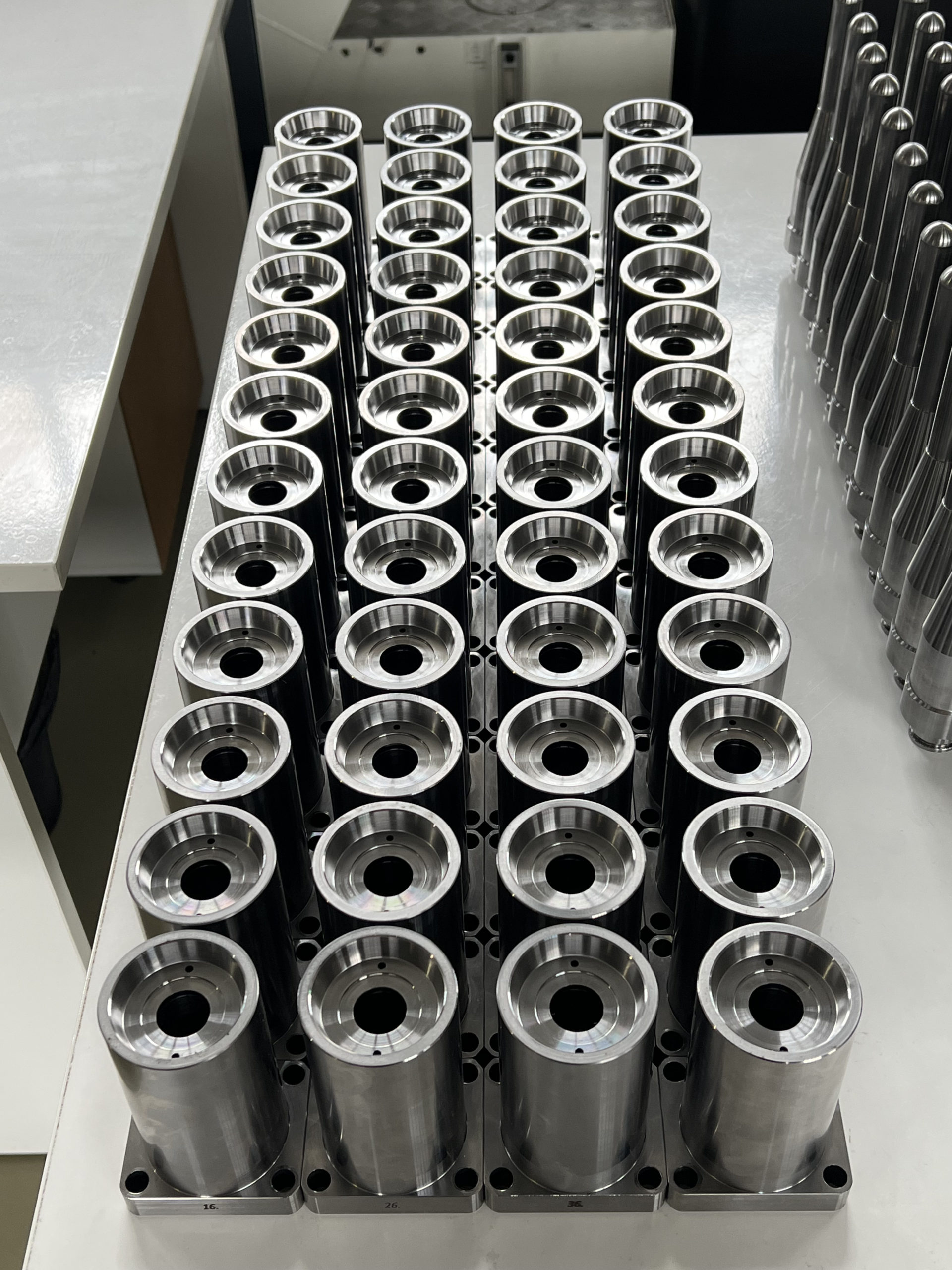

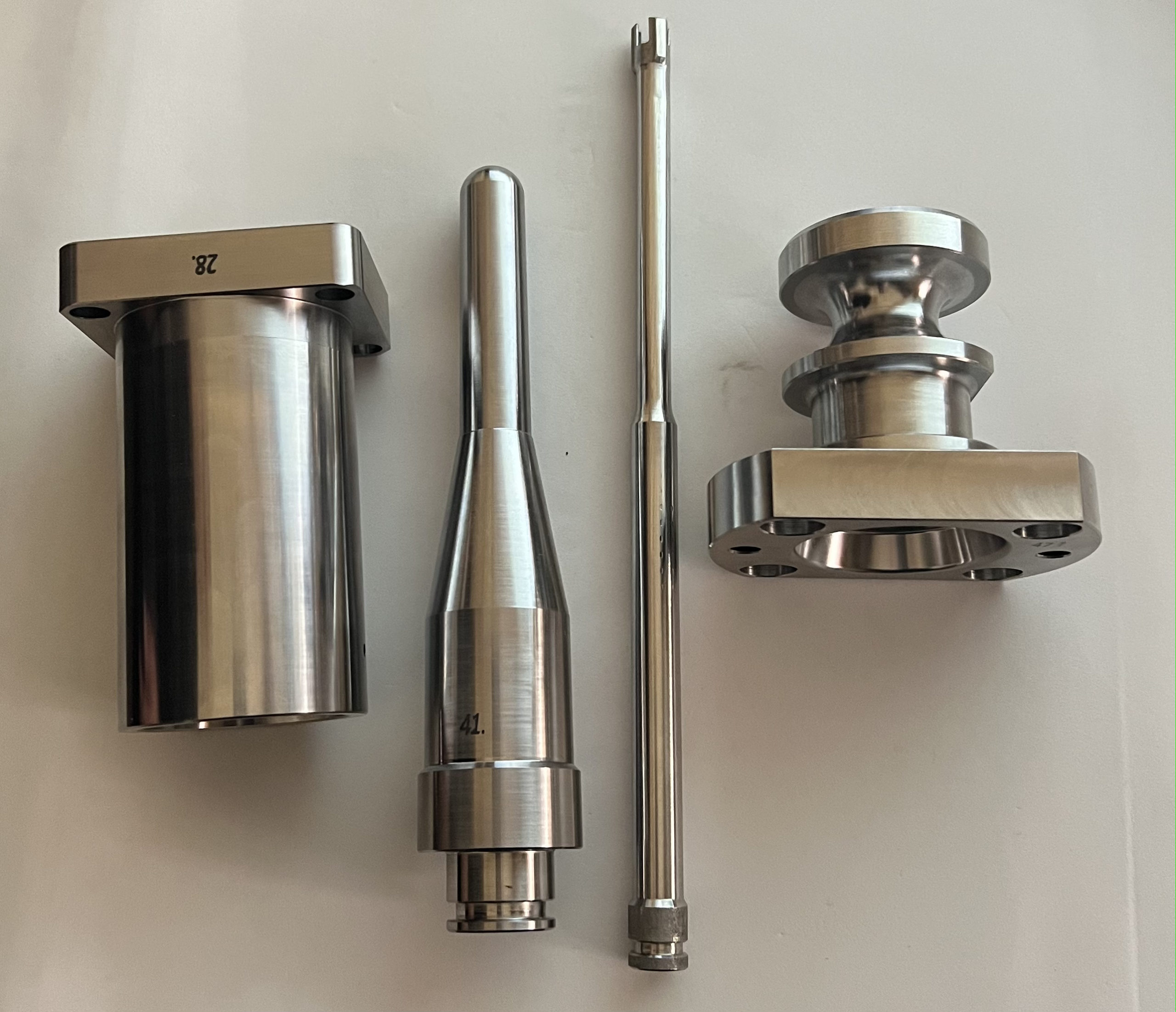

Готовые детали в сборе

Проиграть видео

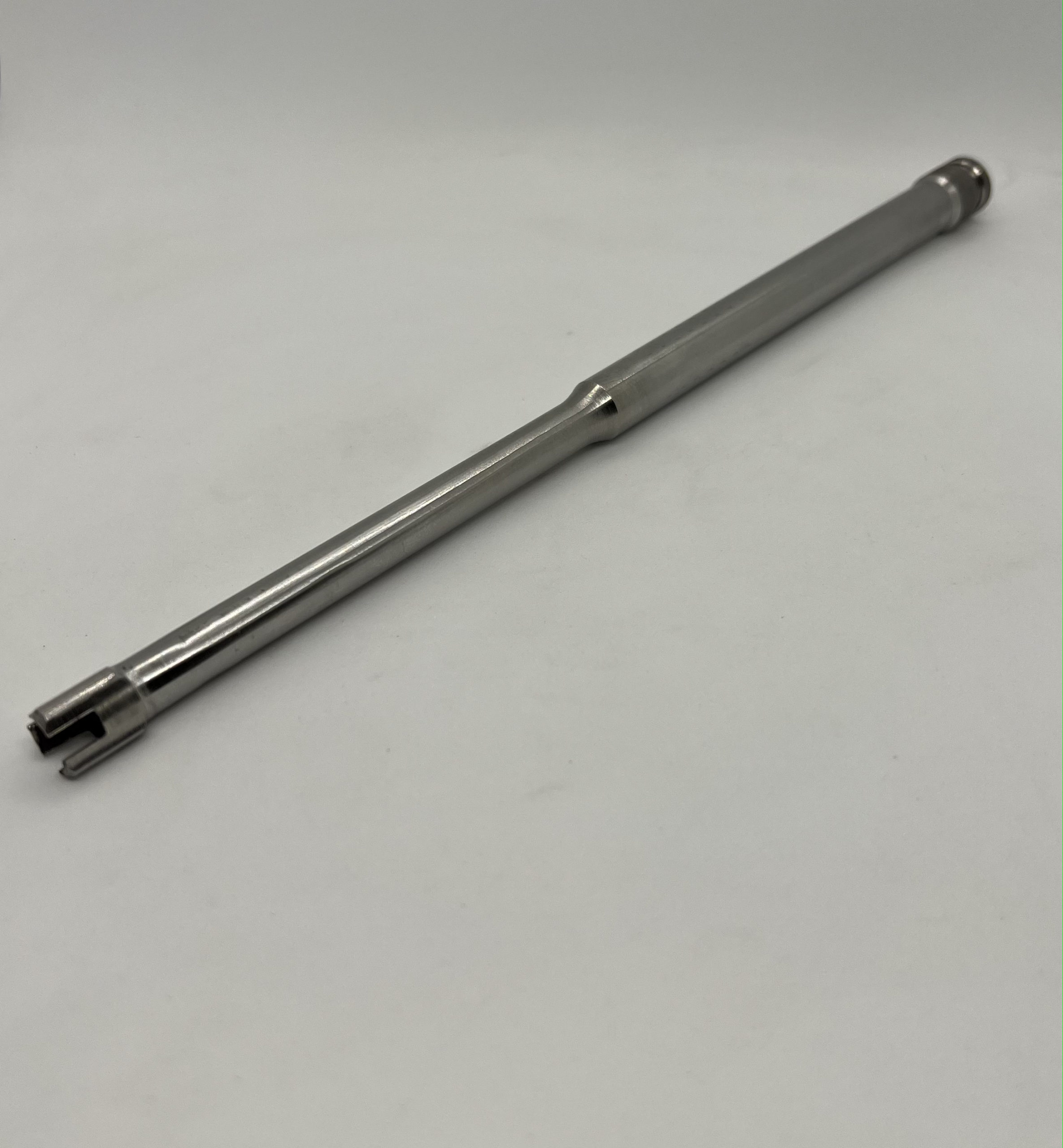

Установка игл

Проиграть видео

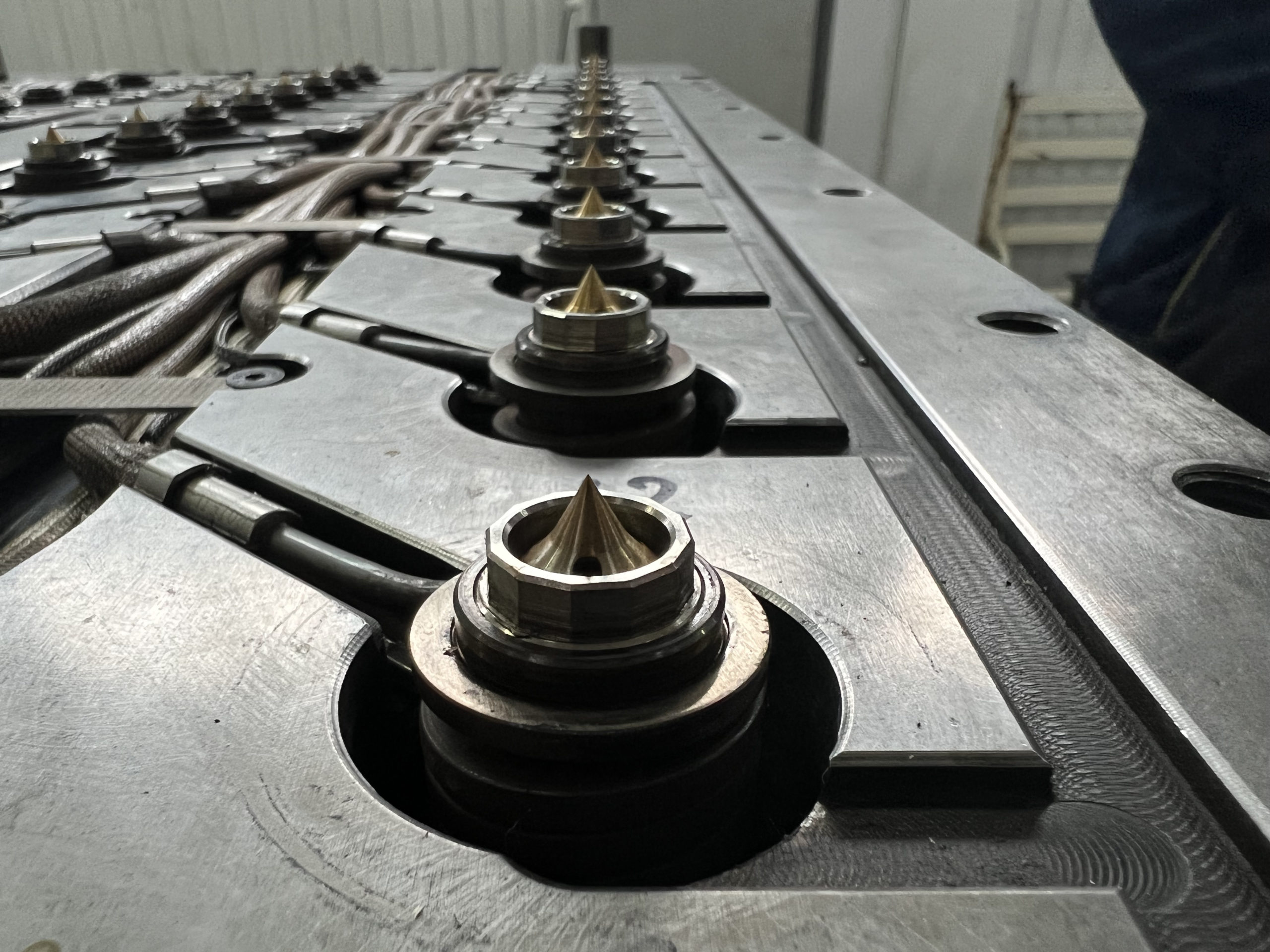

Была переделана горячеканальная система — вместо запорных клапанов сделали прямой впрыск. Тем самым уменьшили время цикла.

Из-за отсутствия движущихся частей — клапанов, поршней, уплотнительных колец — увеличился срок службы ГКС

На инжекторах нарезали канавки и поставили уплотнительные кольца для герметизации каналов.

Сделали систему управления для каждого гнезда — термопару и термоконтроллер, что позволило подбирать оптимальный режим литья для каждого гнезда.

ГКС

Проиграть видео

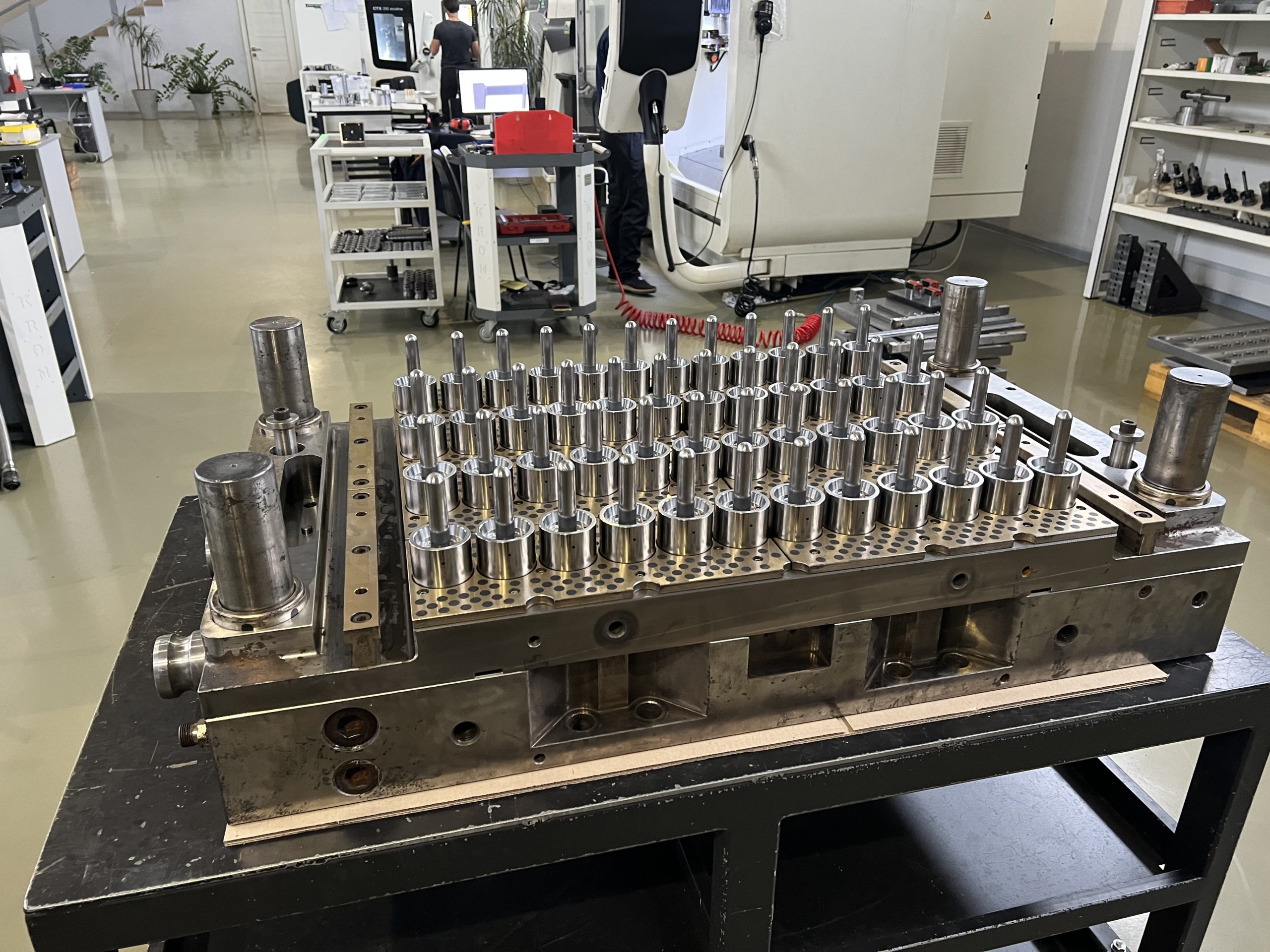

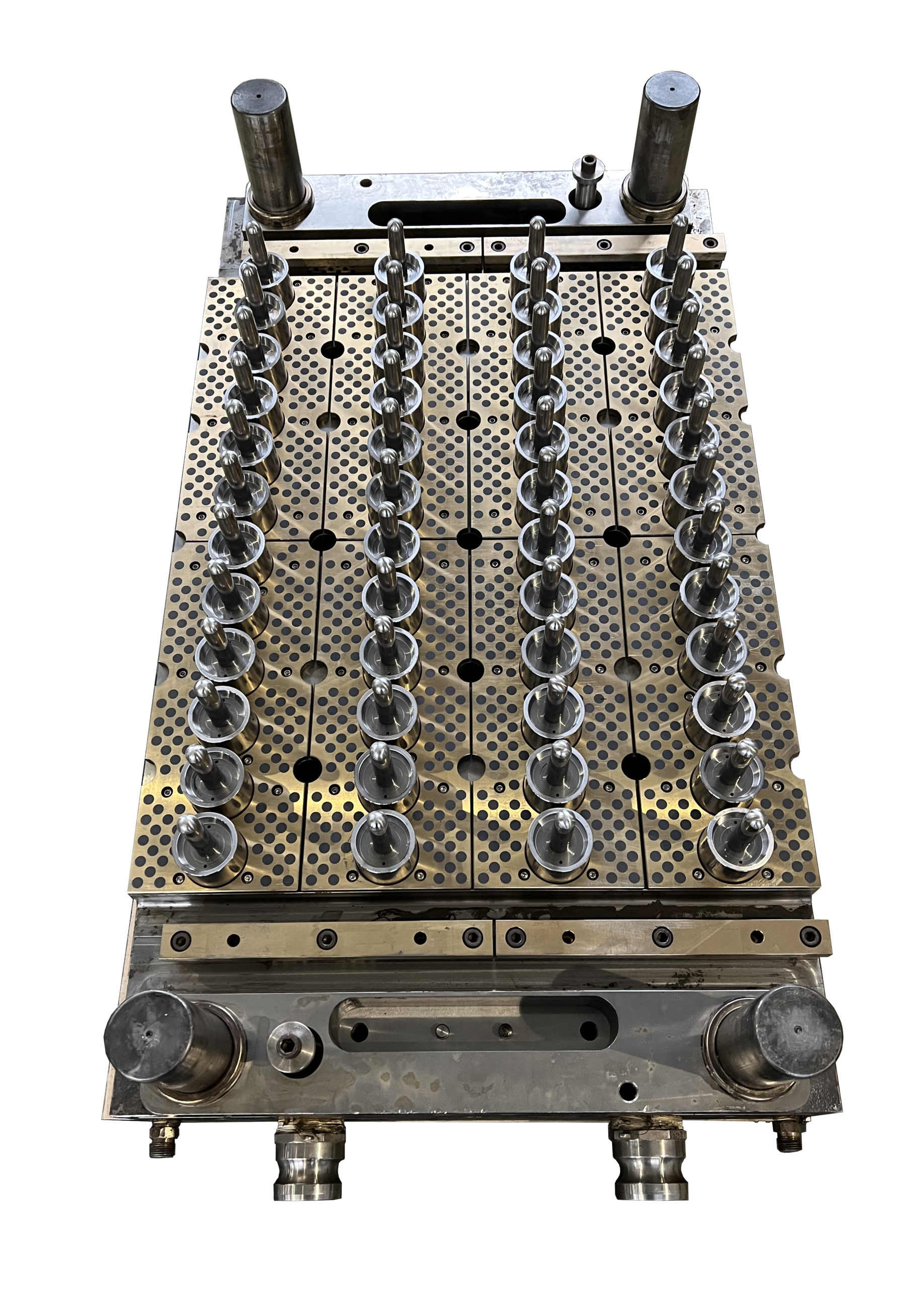

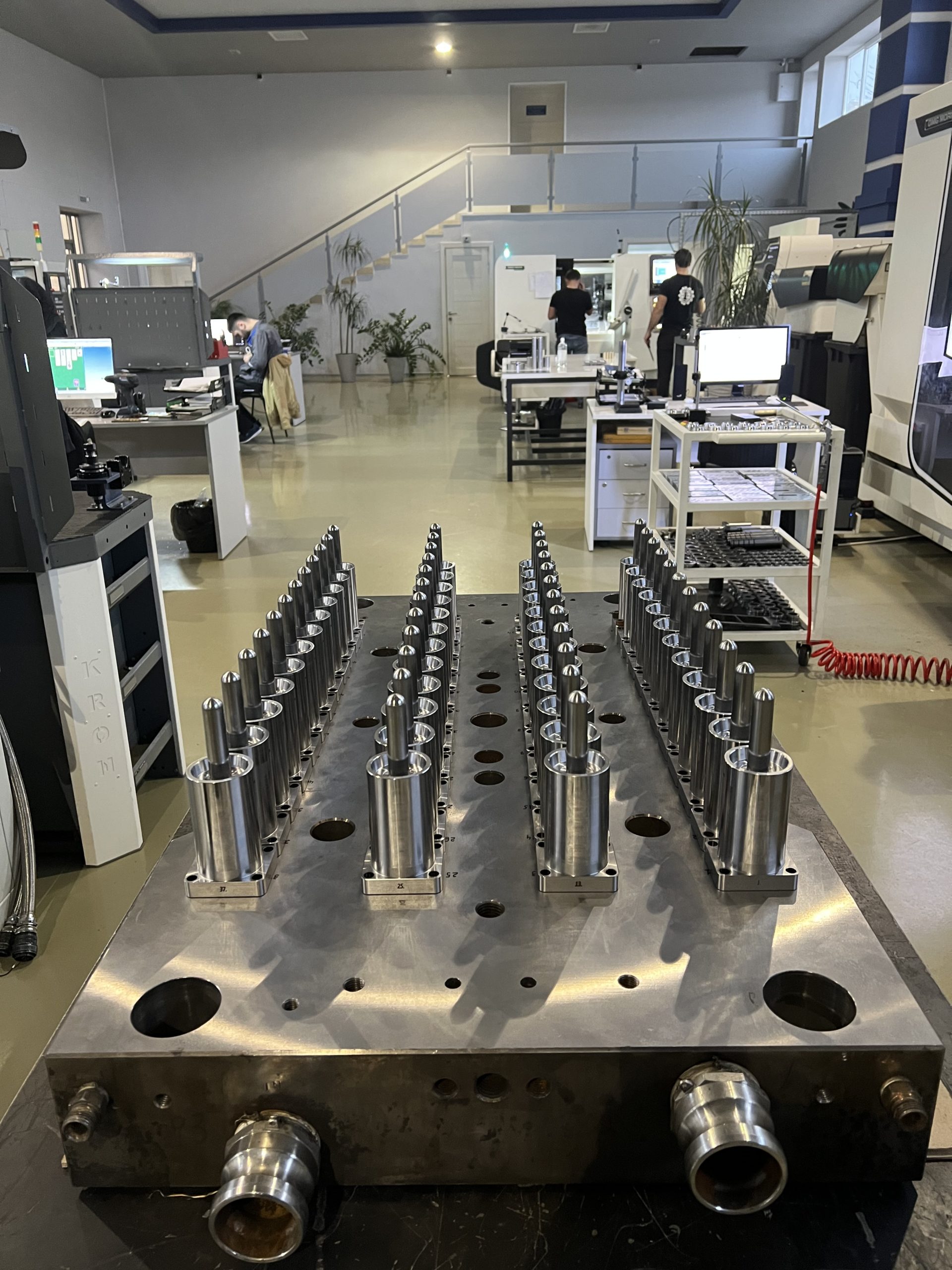

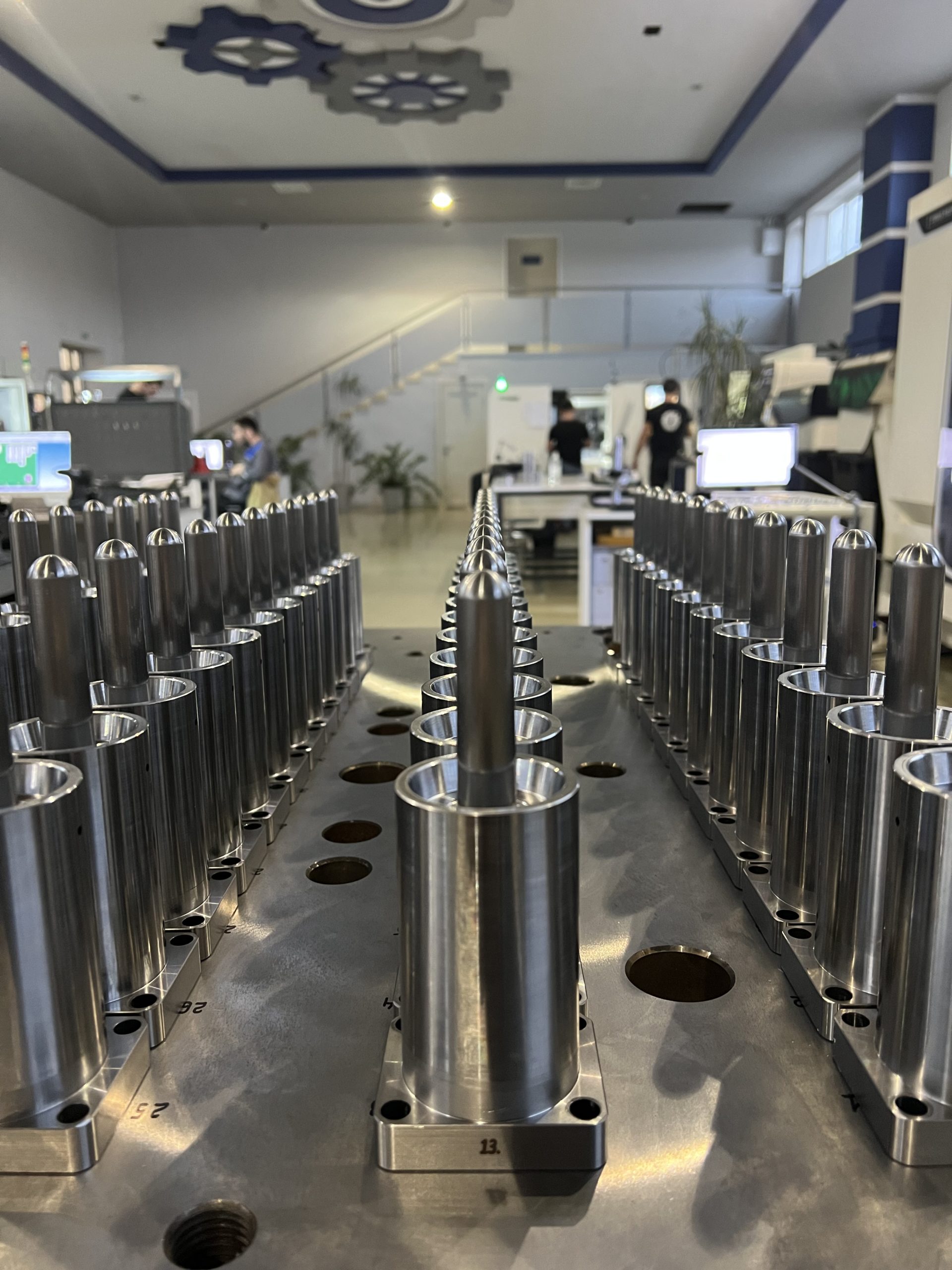

Сборка плиты пуансонов

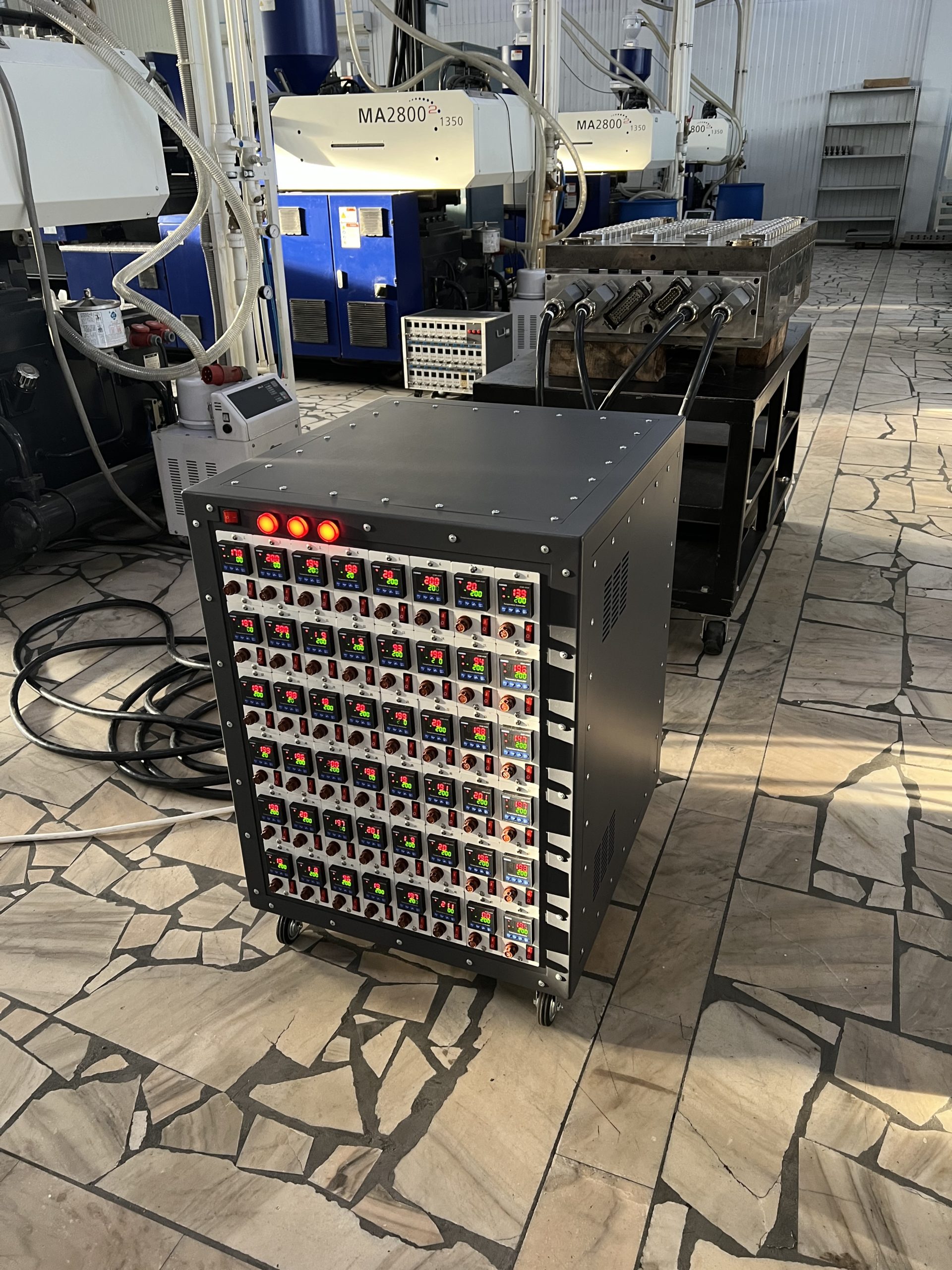

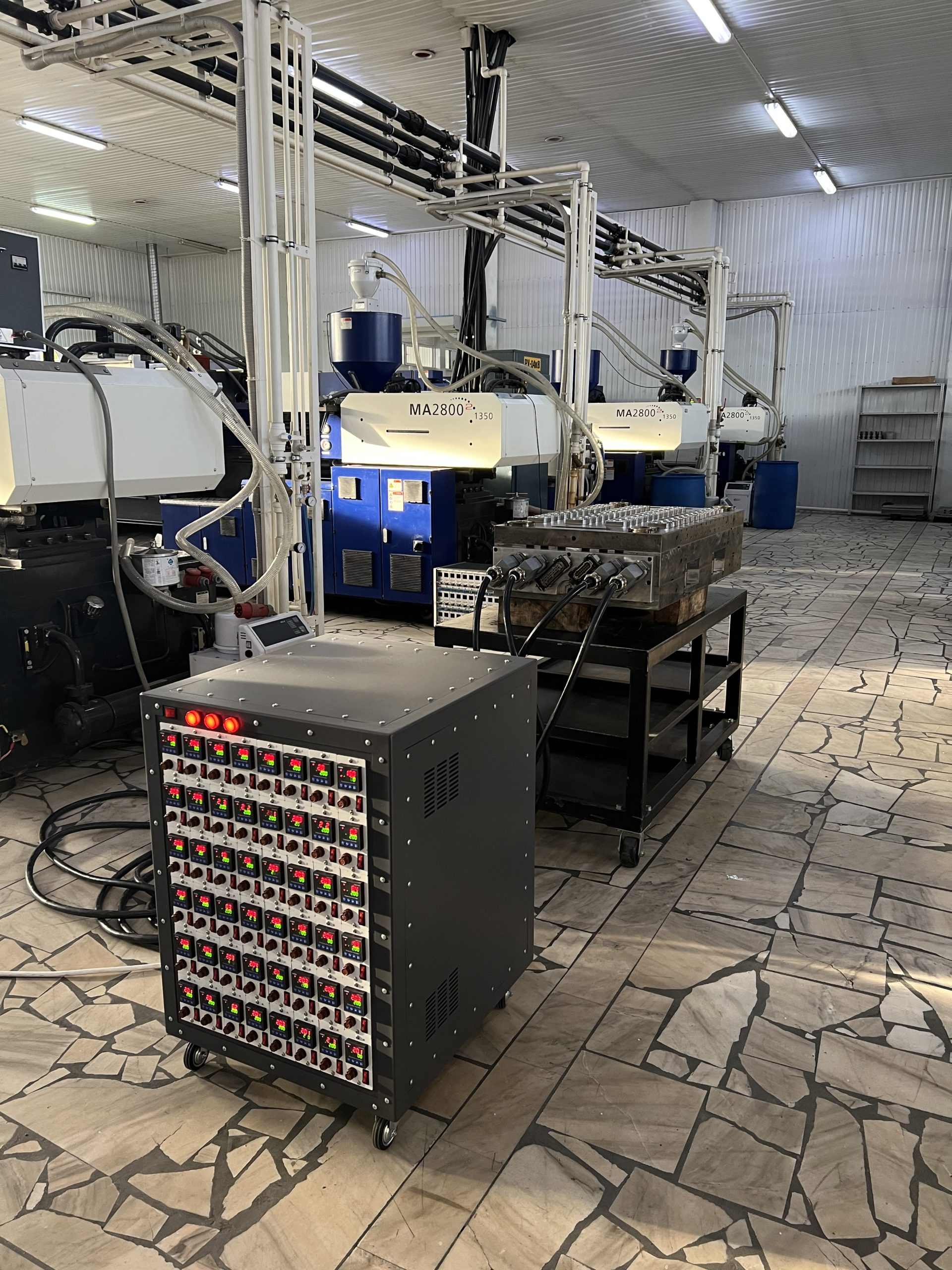

Шкаф с термоконтроллером

Проиграть видео
➤
